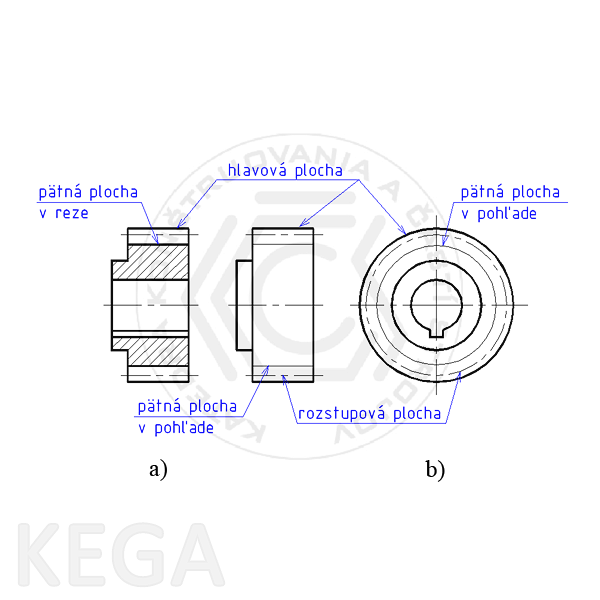

Obr. 11.12 - Zobrazenie valcového ozubeného kolesa:v osovom reze (a), v pohlade (b)
Spusti video

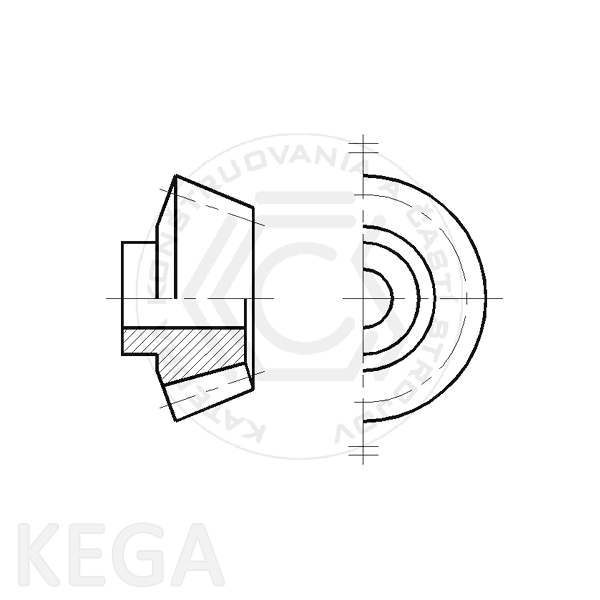

Obr. 11.13 - Zobrazenie kuželového ozubeného kolesa

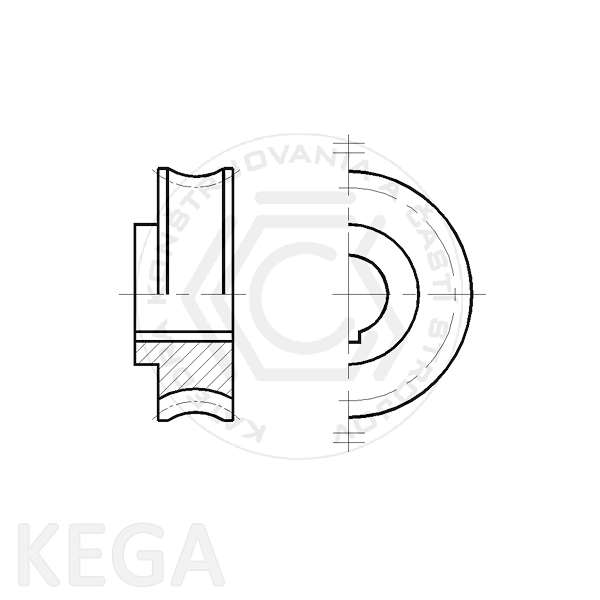

Obr. 11.14 - Zobrazenie globoidného závitovkového kolesa

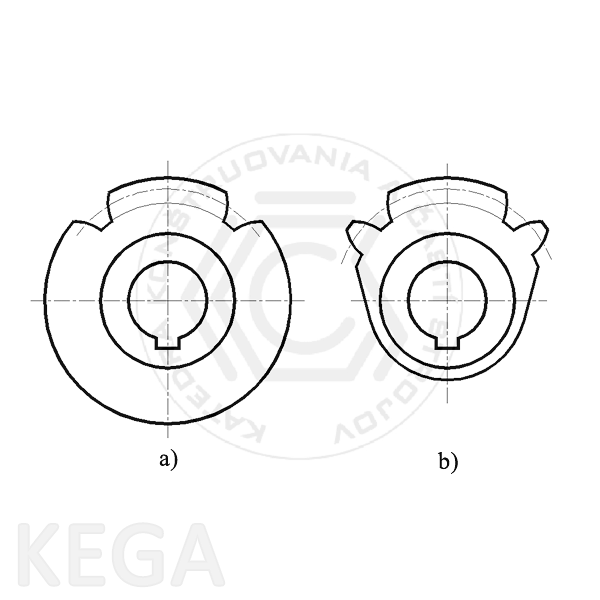

Obr. 11.15 - Zobrazenie ozubených segmentov

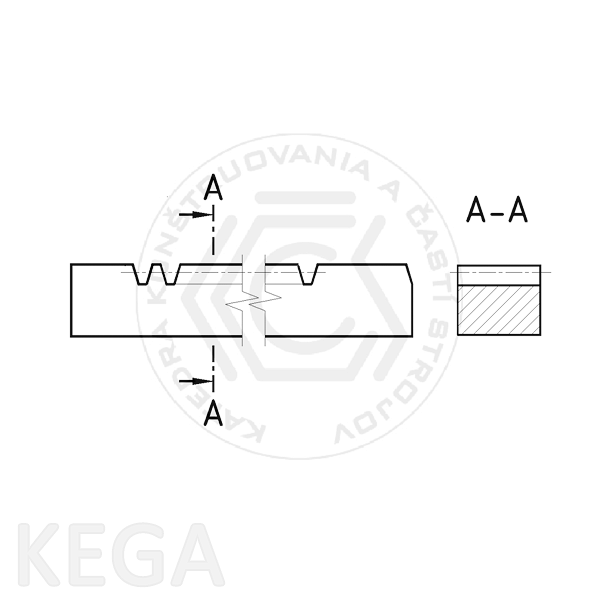

Obr. 11.16 - Zobrazenie ozubenej tyce - hrebena

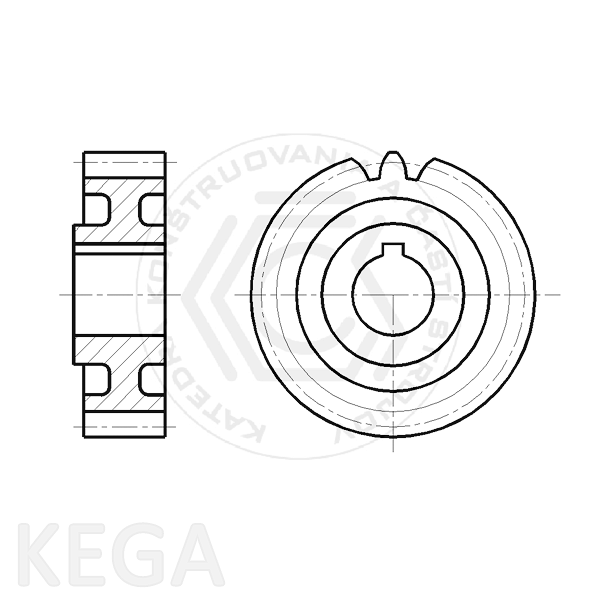

Obr. 11.17 - Urcenie polohy zuba voci žliabku pre pero

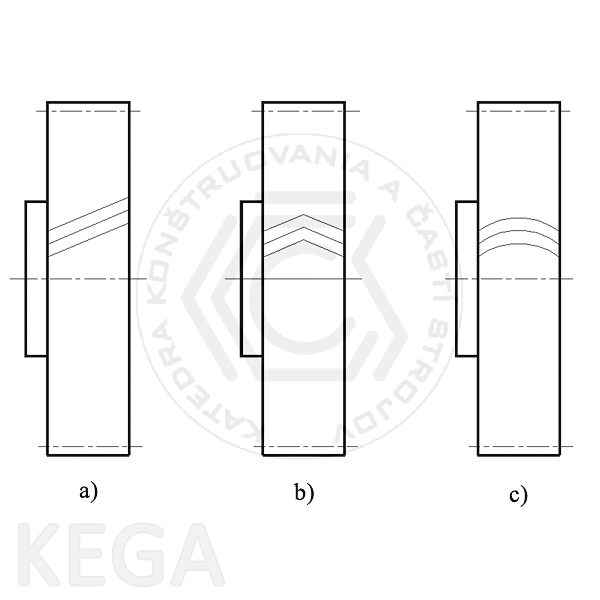

Obr. 11.18 - Zobrazenie tvaru a smeru sklonu zubov: šukmé zuby (a), šípové zuby (b), zakrivené zuby (c)
