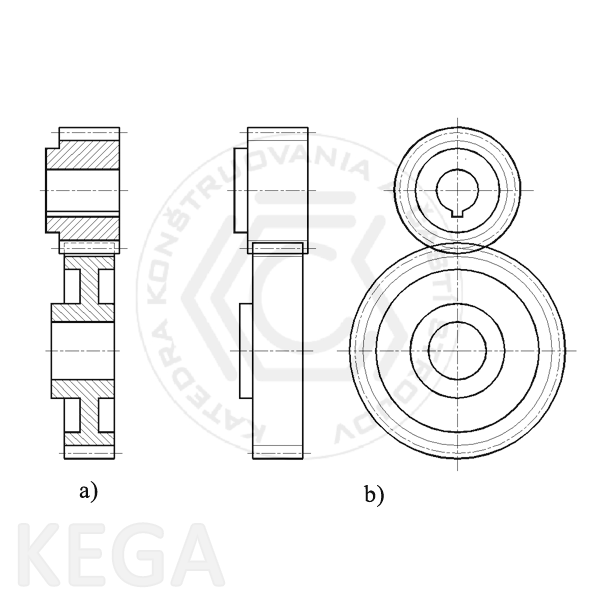

Obr. 11.19 - Zobrazenie valcového ozubeného kolesa:v osovom reze (a), v pohľade (b)

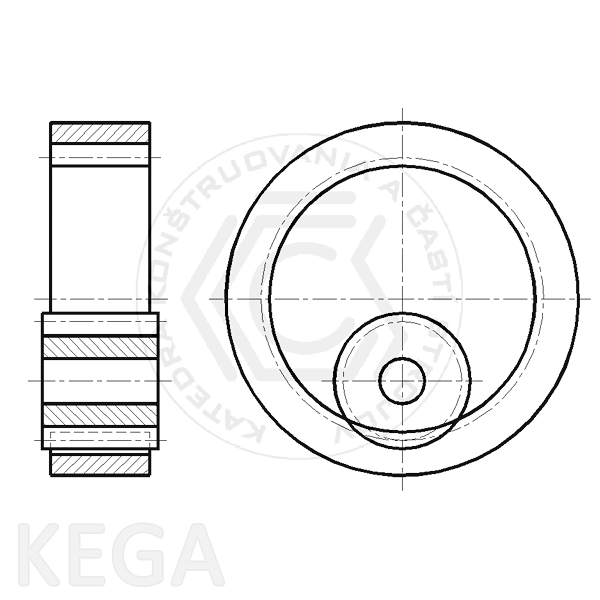

Obr. 11.20 - Zobrazenie čelného vnútorného súkolesia

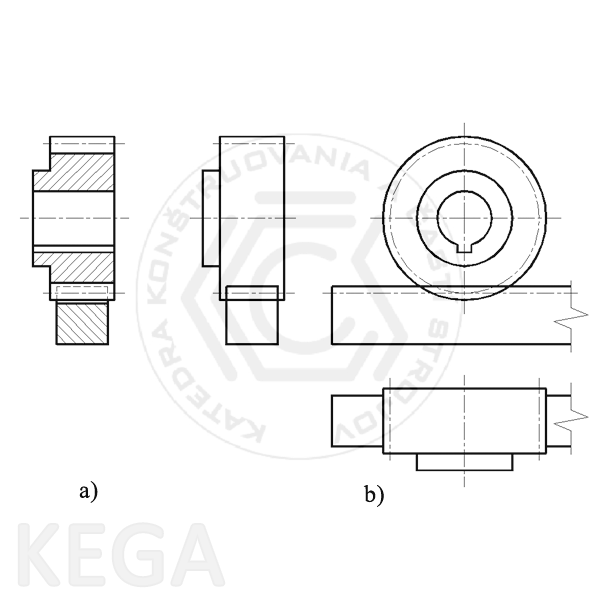

Obr. 11.21 - Zobrazenie ozubeného kolesa a hrebeňa: v reze (a), v pohľade (b)

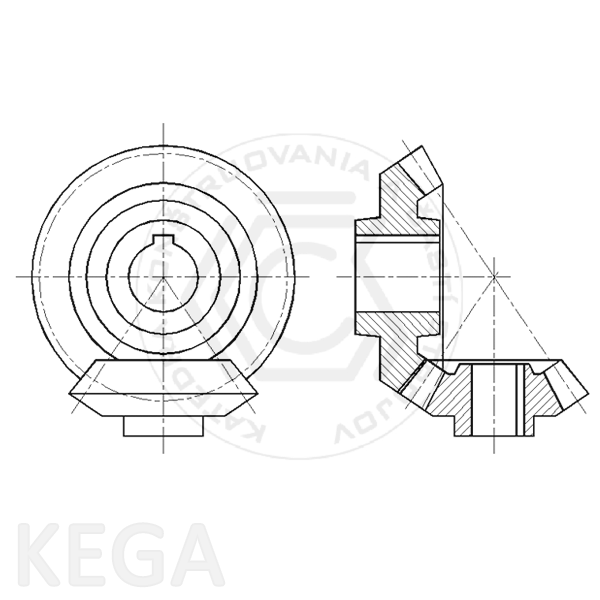

Obr. 11.22 - Zobrazenie kužeľového súkolesia

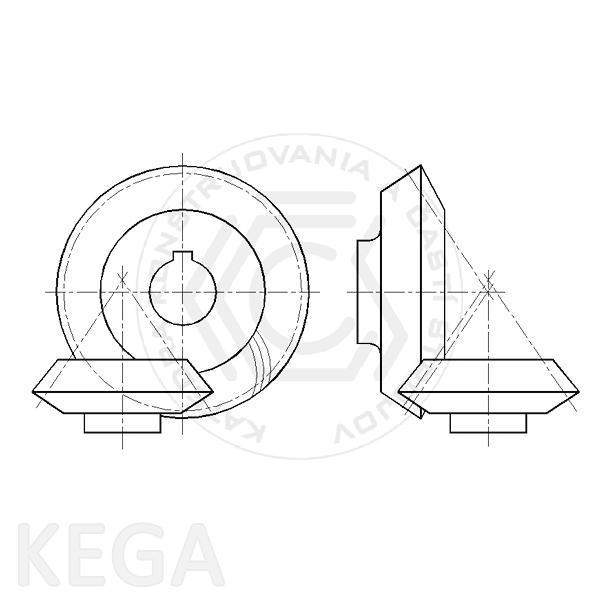

Obr. 11.23 - Zobrazenie kužeľového hypoidného súkolesia

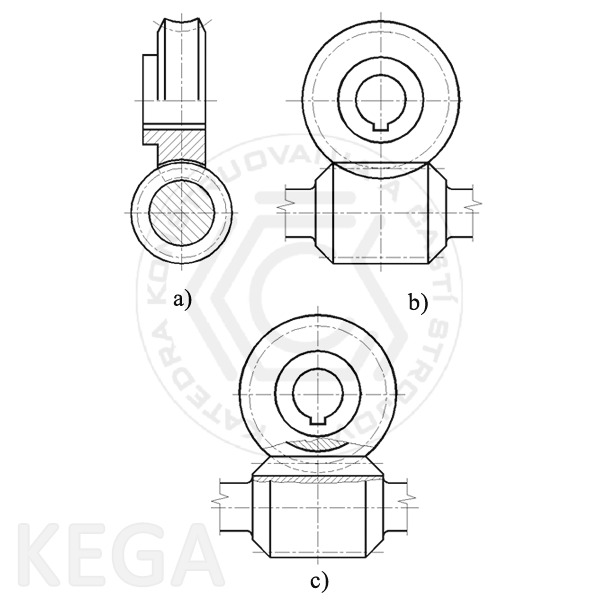

Obr. 11.24 - Zobrazenie závitovkového súkolesia: v reze (a), v pohľade (b), v čiastočnom reze (c)

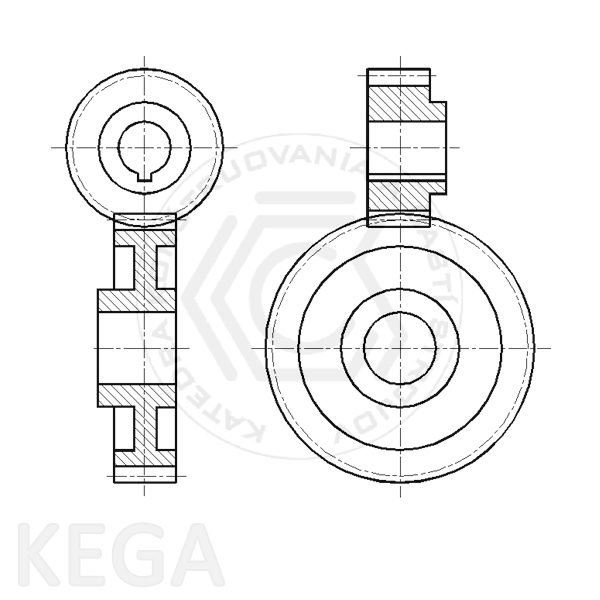

Obr. 11.25 - Zobrazenie skrutkového súkolesia

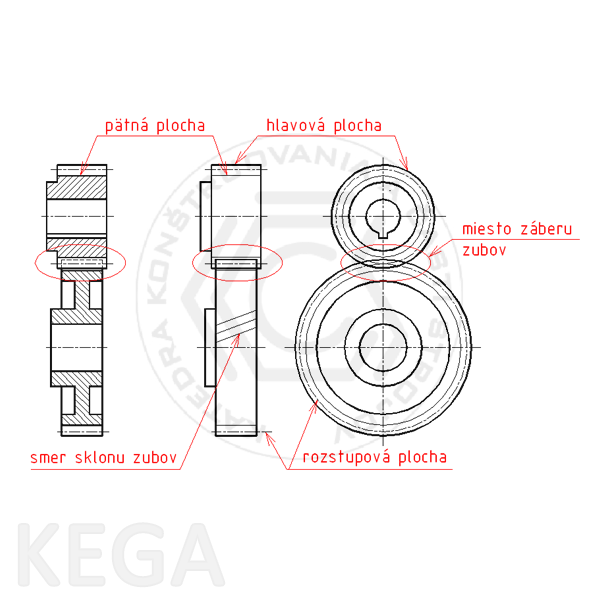

Obr. 11.26 - Názorné zhrnutie pravidiel zobrazovania ozubených kolies a súkolesí
